七种表面处理工艺
在机械制造、汽车工程、消费电子以及航空航天等领域，基体材料的表面工程处理直接决定了零部件的服役性能与可靠性。
同一种材料，通过不同表面处理工艺，其耐腐蚀性、耐磨性、导电性乃至外观品质均可能产生数量级差异。
因此，表面处理的本质并非单纯的外观改善，而是在不显著改变基体整体力学性能的前提下，通过构建功能性表层，实现性能的定向强化。
不同工艺之间没有绝对的优劣，只有是否适合具体的基材、结构、功能和使用环境。要真正理解表面处理，不能只看工艺名称，还要理解膜层是如何形成的、主要解决什么问题，以及可能引入哪些新的风险。

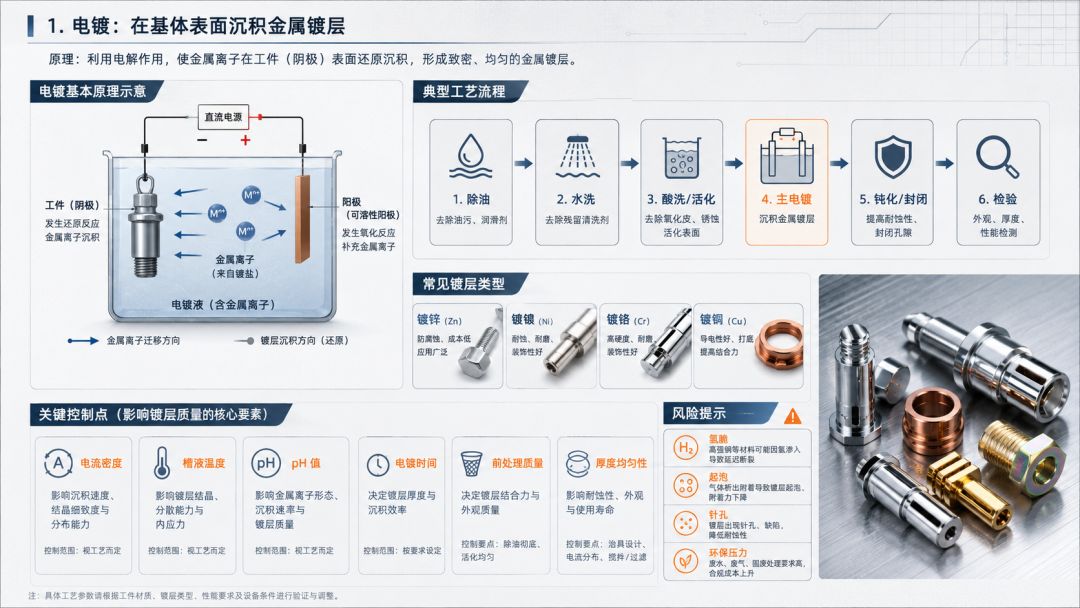

一、电镀：在基体表面沉积金属镀层
电镀是利用外加直流电场，使电镀液中的金属离子在阴极表面发生还原反应，并沉积形成金属或合金镀层的过程。
待镀工件通常作为阴极，阳极可以是可溶性金属阳极，也可以是不溶性阳极。镀液中除金属盐外，通常还包括络合剂、缓冲剂、导电盐和光亮剂等添加剂。
常见镀层包括：镀锌、锌镍合金、镀镍、镀铜、镀铬、镀银、镀金、化学镍后再电镀等复合体系。
电镀的功能并不完全相同。例如，镀锌主要用于钢铁件防腐；镀镍可兼顾防护、耐磨和装饰；镀铜常用于打底、导电或后续镀层过渡；镀金和镀银多用于电接触及高端装饰；硬铬则常用于耐磨和尺寸修复。
1. 典型工艺流程
电镀通常包括三个阶段。
前处理：除油 → 水洗 → 除锈或酸洗 → 水洗 → 活化 → 必要时预镀或打底
前处理直接决定镀层的结合力。基材表面残留油污、氧化皮、锈蚀或抛光蜡，都可能导致镀层起泡、针孔和局部脱落。
需要注意，钝化通常属于镀后处理，而不是普通电镀前处理中的固定步骤。部分基材虽然会进行特定转化或活化，但不能将“酸洗后钝化”作为所有电镀的统一流程。
主电镀：通过控制电流密度、槽液温度、pH值、金属离子浓度、添加剂含量及搅拌状态，使镀层按照要求沉积。
后处理：水洗 → 钝化或封闭 → 干燥 → 检验 → 包装
镀锌件通常还会进行三价铬钝化、无铬钝化或封闭处理，以进一步提高耐腐蚀能力。
对于ABS等塑料基材，不能直接进行普通电镀，通常需要经过粗化、敏化、活化和化学沉积，使表面先形成导电层，再进入后续电镀工序。
2. 关键质量控制点
电镀质量通常受以下参数影响：
电流密度； 电镀时间； 槽液温度； pH值； 金属离子和添加剂浓度； 工件装挂方向； 阴阳极距离； 槽液过滤与搅拌； 基材表面状态。
结构复杂、带有深孔或凹槽的零件，容易因电流分布不均出现边缘镀层过厚、深孔镀层不足的问题，需要通过辅助阳极、屏蔽板、挂具设计或改善镀液分散能力解决。
3. 主要优点与风险
电镀的优势是膜层类型丰富，能够同时满足防腐、耐磨、导电、焊接和装饰需求，且膜厚通常从几微米到数十微米可调。
主要风险包括：
前处理不良导致起泡和脱落； 镀层厚度不均； 孔隙和针孔； 复杂结构内表面覆盖不足； 高强度钢酸洗、电镀后产生氢脆； 重金属、废水及槽液维护带来的环保压力。
尤其是高强度钢紧固件、弹簧件和承力件，必须评价氢脆风险，并根据适用要求及时进行除氢处理。

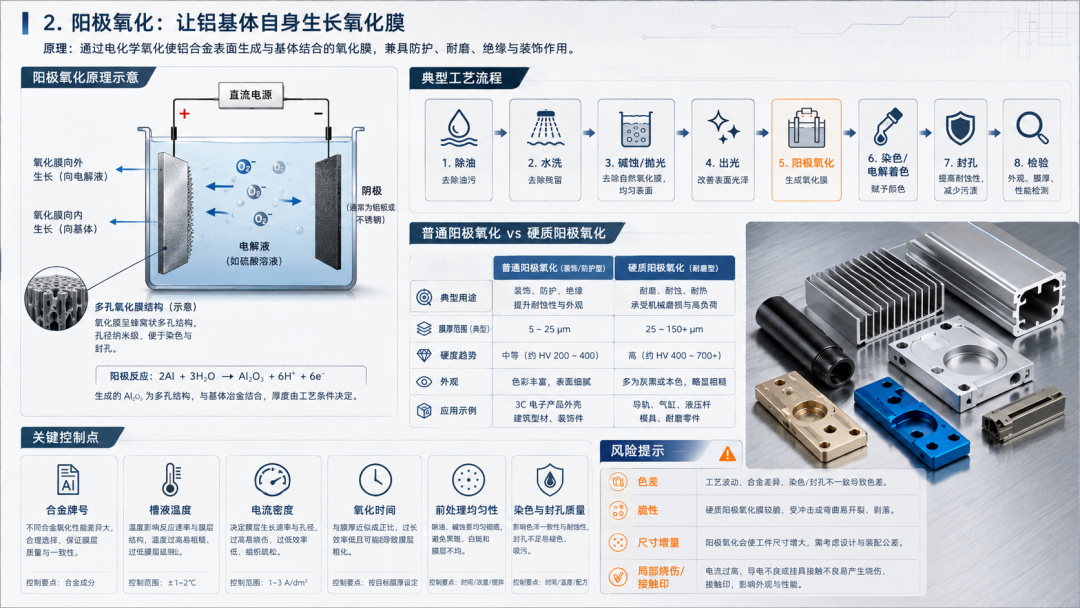

二、阳极氧化：让铝基体自身生长氧化膜
阳极氧化主要用于铝及铝合金，也可用于钛、镁等特定金属。
它与电镀最大的区别在于：电镀是把外部金属沉积到基体表面，而阳极氧化是让基体金属自身发生电化学氧化，形成与基材结合的氧化膜。
铝合金阳极氧化膜主要由氧化铝构成，具有一定的耐腐蚀、耐磨、绝缘和装饰性能。
1. 典型工艺流程
常见流程为：上挂 → 除油 → 水洗 → 碱蚀或化学抛光 → 出光 → 水洗 → 阳极氧化 → 水洗 → 染色或电解着色 → 封孔 → 检验
并不是所有产品都需要碱蚀、染色和化学抛光，应根据外观和功能要求选择。
刚形成的阳极氧化膜具有多孔结构，容易吸附染料和污染物，因此通常需要封孔。封孔可以降低孔隙率，提高耐蚀性和染色稳定性。
2. 普通阳极氧化与硬质阳极氧化
普通阳极氧化主要用于：
一般防护； 装饰着色； 消费电子外壳； 建筑铝型材； 仪器和结构件。
膜厚通常处于数微米至二十多微米范围，具体要求由产品标准确定。
硬质阳极氧化则采用更低槽液温度和较高电流密度，使膜层更厚、更硬，主要用于：
活塞； 导轨； 气缸； 液压零件； 高耐磨铝合金部件。
硬质氧化膜通常具有较高硬度，但膜层也相对脆，不能简单替代整体材料强度。
3. 关键质量风险
阳极氧化需要重点关注：
铝合金牌号和组织状态； 原材料表面缺陷； 前处理均匀性； 槽液温度和浓度； 电流密度； 氧化时间； 挂具接触； 染色条件； 封孔质量。
不同铝合金中的铜、硅、镁等合金元素含量不同，氧化后的颜色、光泽和膜层均匀性也可能存在明显差异。因此，同一种颜色要求不能只依靠染料配方，还要控制材料批次、表面粗糙度和前处理状态。
阳极氧化膜会向基体内部生长，同时也会向外形成一定尺寸增量。对于孔、配合面和精密螺纹，应在设计和加工阶段预留膜厚影响。
三、喷涂：通过有机涂层建立防护与装饰屏障
工业喷涂是将液体涂料或粉末涂料均匀施加到工件表面，并通过挥发、化学反应或加热固化形成连续涂膜的过程。
喷涂适用范围非常广，包括：
钢结构； 汽车车身及零部件； 机械设备； 家电外壳； 铝合金制品； 家具和建筑构件。
喷涂不能简单看成一道“上色”工序。真正决定涂层寿命的，往往是前处理、底漆体系、膜厚控制和固化程度。
1. 液体喷涂与粉末喷涂
液体喷涂使用含溶剂、水或反应型树脂的涂料，可形成底漆、中涂和面漆等多层体系。
优势是：
涂料种类丰富； 外观和颜色控制灵活； 可获得较薄或高装饰性涂层； 部分体系可常温或低温固化。
不足是可能产生挥发性有机物，对喷房、防爆、通风和废气处理要求较高。
粉末喷涂利用静电将粉末吸附到工件表面，再通过加热熔融、流平和固化形成涂层。
优势是：
涂料利用率较高； 通常不含传统溶剂； 涂层较厚； 耐冲击和防腐性能较好； 适合自动化批量生产。
但粉末喷涂通常需要较高固化温度，因此必须确认基材和装配件能否承受热过程。
2. 典型工艺流程
金属件喷涂通常包括：除油 → 除锈或喷砂 → 转化处理 → 水洗 → 干燥 → 底漆 → 流平或闪干 → 面漆或粉末喷涂 → 固化 → 检验
对于钢结构，喷砂清洁度可能要求达到Sa 2.5，但这并不是所有喷涂产品的统一要求。薄板件、镀锌件和铝合金件可能采用磷化、锆化、硅烷或其他化学前处理。
3. 关键质量控制点
喷涂需要重点控制：
表面清洁度； 表面粗糙度； 转化膜质量； 涂料黏度和固体分； 喷枪距离与角度； 雾化压力； 静电电压； 湿膜和干膜厚度； 流平时间； 工件实际温度和固化时间。
固化不能只看烘箱设定温度，应确认工件金属温度是否达到涂料规定的固化窗口。
常见缺陷包括：
缩孔； 桔皮； 流挂； 颗粒； 针孔； 露底； 附着力不足； 色差和光泽不一致； 固化不足或过度固化。
四、电泳涂装：利用电场形成均匀底漆膜
电泳涂装是将导电工件浸入水性电泳槽液中，通过直流电场使带电树脂和颜料粒子迁移、沉积并形成涂膜的工艺。
汽车行业广泛使用阴极电泳，其主要用途是为车身及金属零部件提供均匀、连续的防腐底漆。
与普通喷涂相比，电泳的重要优势是具有较好的泳透力，能够覆盖部分喷枪难以到达的缝隙、内腔和复杂结构。
1. 阴极电泳的成膜过程
阴极电泳过程中同时涉及：
带电涂料粒子的定向迁移； 工件表面的电化学反应； 树脂失去水溶性并沉积； 湿膜脱水和致密化。
随着膜层逐渐形成，电阻增大，沉积速度下降，因此电泳膜具有一定的自限性，有利于形成较均匀的膜厚。
2. 典型工艺流程
常见流程为：脱脂 → 水洗 → 表调或转化处理 → 纯水洗 → 电泳 → 超滤液回收清洗 → 纯水洗 → 烘烤固化 → 检验
电泳前处理非常关键。如果工件表面存在油污、锈蚀、氧化皮或转化膜异常，后续可能出现缩孔、针孔、附着力不足和早期腐蚀。
3. 关键参数与风险
需要重点控制：
槽液固体分； pH值； 电导率； 槽液温度； 电压与通电时间； 工件入槽方式； 阳极系统状态； -超滤系统； 烘烤温度与时间； 漆膜厚度。
电泳主要适用于能够导电并承受烘烤温度的工件。非导电塑料不能直接采用普通电泳工艺。
常见问题包括：
膜厚不足或过厚； 内腔泳透不足； 针孔和缩孔； 颗粒； 电泳痕； 挂具接触印； 烘烤不足； 腐蚀从边缘、焊缝和内腔薄弱区域开始。

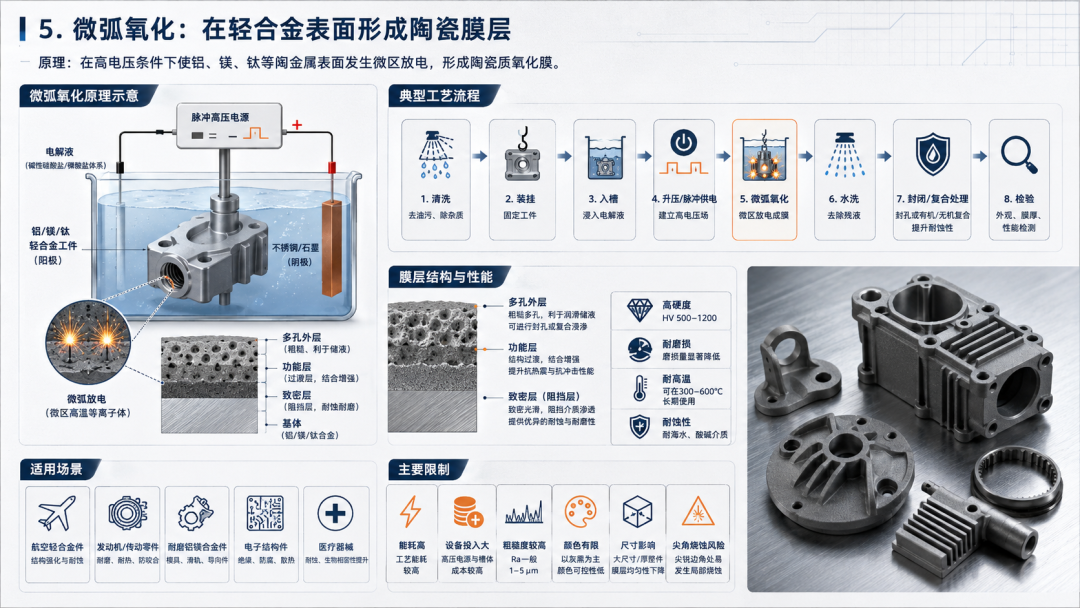

五、微弧氧化：在轻合金表面形成陶瓷膜层
微弧氧化也称等离子体电解氧化，是在较高电压条件下，使铝、镁、钛等阀金属表面发生微区放电，通过电化学、热化学和等离子体反应形成陶瓷质氧化膜的工艺。
与普通阳极氧化相比，微弧氧化过程中会出现微弧放电，膜层具有更明显的陶瓷化特征，通常能够获得更高硬度、耐磨性和耐热性。
1. 典型工艺过程
通常包括：除油与清洗 → 装挂 → 进入电解液 → 升压或脉冲供电 → 微弧氧化 → 水洗 → 封闭或复合处理 → 检验
其核心过程是：
基体表面首先形成薄氧化膜； 电压升高后局部膜层发生击穿； 微区放电产生瞬时高温高压； 基体金属氧化并与电解液成分发生反应； 膜层不断击穿、熔融、冷却和生长。
2. 膜层结构与性能
微弧氧化膜通常包含：
靠近基体的致密层； 中间功能层； 外部相对疏松多孔层。
外层微孔可能影响耐腐蚀性，因此高防腐应用中常需要采用封孔、电泳、涂漆或其他复合处理。
该工艺适用于：
航空航天轻合金部件； 汽车发动机和传动零件； 耐磨铝镁合金部件； 电子设备结构件； 部分医疗器械和特殊功能件。
3. 主要限制
微弧氧化的主要限制包括：
电压和能耗较高； 设备投入较大； 处理时间相对较长； 膜层表面粗糙度通常高于普通阳极氧化； 颜色选择有限； 尖角和局部电场集中处容易出现烧蚀； 厚膜可能对尺寸和疲劳性能产生影响。
因此，微弧氧化不能只依据“硬度高”进行选择，还要综合考虑表面粗糙度、封孔要求、尺寸变化和后续装配。

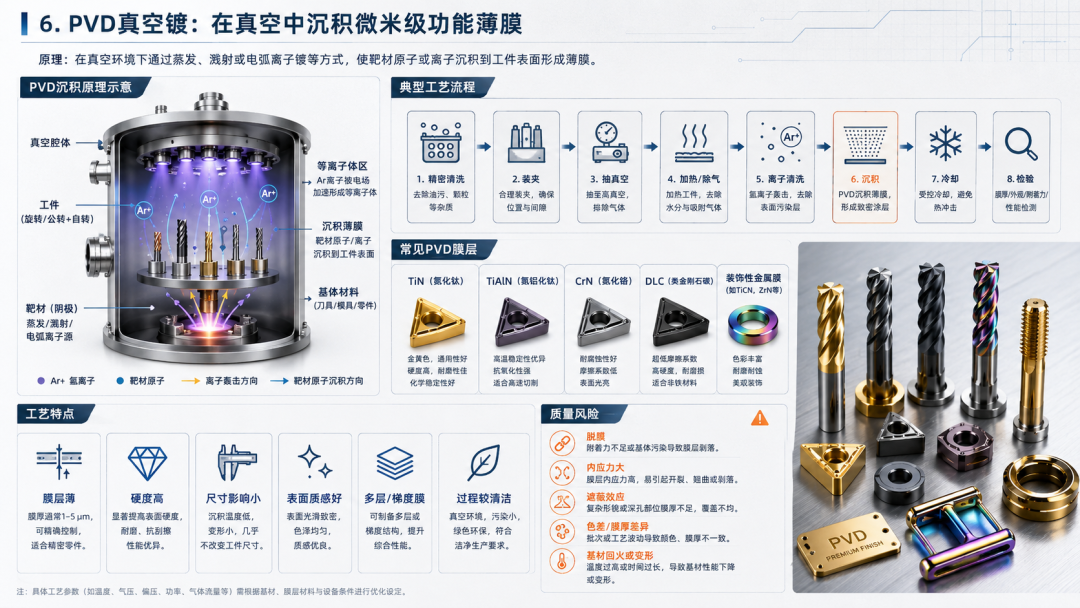

六、PVD真空镀：在真空中沉积微米级功能薄膜
PVD是物理气相沉积的统称。它在真空环境下，通过蒸发、溅射或电弧离子镀等方式，使靶材原子或离子沉积到工件表面，形成薄膜。
常见PVD膜层包括：
TiN； TiCN； TiAlN； CrN； AlCrN； DLC； 金属或合金装饰膜。
PVD主要应用于两大领域。
功能性硬质涂层：用于刀具、模具和耐磨零件，主要目标是提高表面硬度、降低摩擦和延长使用寿命。 装饰性镀膜：用于手表、五金、卫浴、手机和高端消费品，主要获得金属质感、颜色和耐磨外观。
1. 典型工艺流程
精密清洗 → 装夹 → 抽真空 → 加热与除气 → 离子清洗或刻蚀 → 沉积 → 冷却 → 检验
工件清洁程度对膜层结合力影响极大。表面残留油污、抛光膏、氧化膜和水分，都可能造成局部脱膜。
2. PVD工艺特点
PVD膜层通常只有零点几微米至数微米，具有以下特点：
膜层薄； 硬度高； 对尺寸影响较小； 表面质感好； 可组合多层或梯度膜； 工艺过程相对清洁。
但PVD具有明显的视线效应。复杂内孔、深槽和被遮挡区域，膜厚可能明显不足。工件在炉内通常需要通过公转、自转和夹具设计改善覆盖均匀性。
对于塑料件进行装饰PVD时，通常还需要低温工艺、底涂和面涂体系，不能简单套用金属刀具的高温镀膜条件。
3. 主要质量风险
清洗不足导致脱膜； 基材硬度不足，硬膜失去支撑； 膜层内应力过大； 尖角膜层缺陷； 复杂结构遮蔽； 炉内位置造成色差和膜厚差异； 沉积温度导致基材回火或变形； 表面粗糙度被膜层复制。
PVD膜层硬度很高，但并不代表零件整体耐磨性一定提高。若基材过软、表面粗糙或结合力不足，硬质膜仍可能提前开裂和剥落。

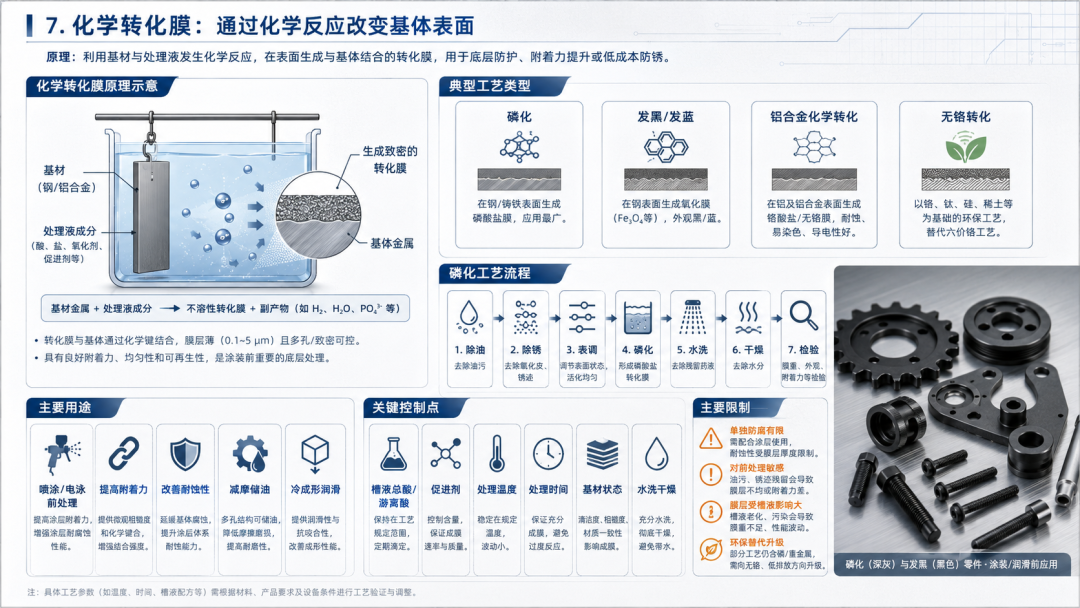

七、化学转化膜：通过化学反应改变基体表面
化学转化膜不是在基体上简单覆盖一层外来材料，而是通过基材表面与处理液发生化学反应，生成与基体结合的化合物膜。
常见工艺包括：
钢铁磷化； 锌系、锰系、铁系磷化； 铝合金化学转化； 钢铁发黑或发蓝； 无铬转化处理等。
磷化与发黑虽然都属于化学转化处理，但两者的功能和应用方式不同。
1. 磷化
磷化是在金属表面生成磷酸盐转化膜。
主要用途包括：
作为喷涂和电泳的前处理； 提高有机涂层附着力； 改善涂层下耐腐蚀性； 减摩和储油； 冷成形润滑。
磷化质量常用膜重评价，而不是只看膜厚。
影响磷化质量的主要因素包括：
除油和除锈质量； 表调状态； 槽液总酸、游离酸和促进剂； 处理温度与时间； 基材成分； 水洗和干燥。
2. 发黑或发蓝
钢铁高温碱性发黑通常使表面形成以四氧化三铁为主的薄膜。常温发黑则可能采用不同化学体系，其膜层组成和性能不能与传统高温发黑完全等同。
发黑膜层非常薄，对零件尺寸影响较小，主要用于：
紧固件； 工具； 枪械及机械零件； 低成本装饰和短期防锈。
但发黑膜本身的耐腐蚀能力有限，通常需要配合浸油、涂蜡或封闭处理。
3. 化学转化膜的特点
其优势包括：
工艺相对简单； 成本较低； 膜层薄； 对尺寸影响小； 适合批量生产； 可作为后续涂装底层。
主要限制是：
单独使用时耐腐蚀能力有限； 对前处理敏感； 膜层性能受槽液状态影响较大； 环保要求推动含铬、含镍等传统体系不断替代升级。

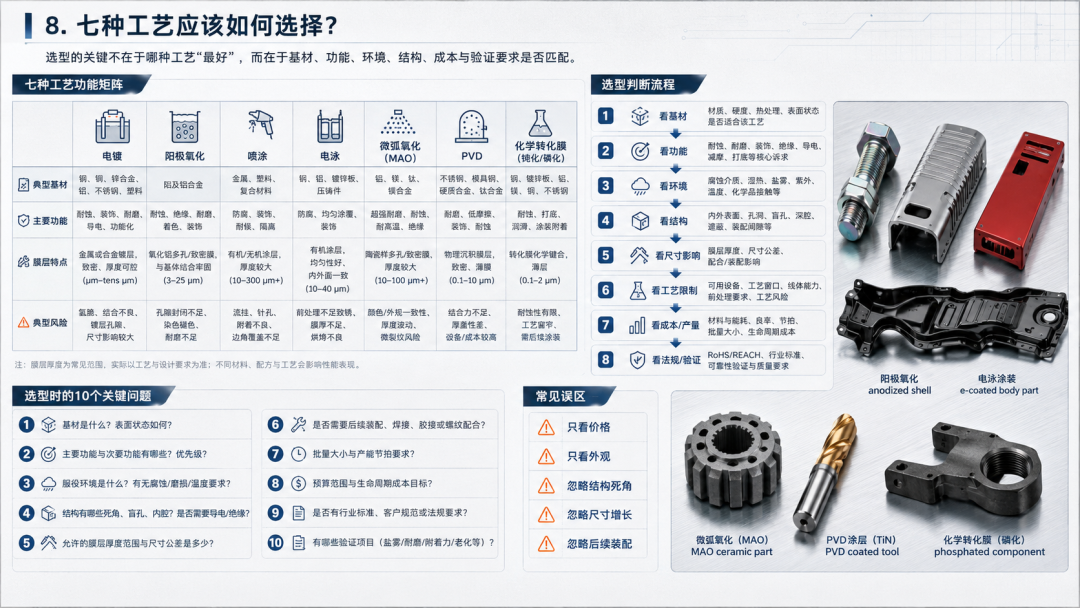

八、七种工艺应该如何选择？
七种工艺解决的问题不同，不能只按照价格或外观决定。
选型时至少应回答以下问题：
基材是什么，是否适合该工艺？ 产品需要防腐、耐磨、绝缘、导电还是装饰？ 使用环境中是否存在盐雾、湿热、化学介质或高温？ 产品尺寸和配合是否允许膜厚增长？ 工件是否存在深孔、内腔、盲区和尖角？ 基材能否承受酸洗、高电压、真空或烘烤温度？ 产量和成本是否支持批量化处理？ 客户、法规和环保要求是否允许使用相应化学体系？ 后续是否还需要焊接、粘接、涂装或精密装配？ 失效后果是否要求复合涂层或多重防护？

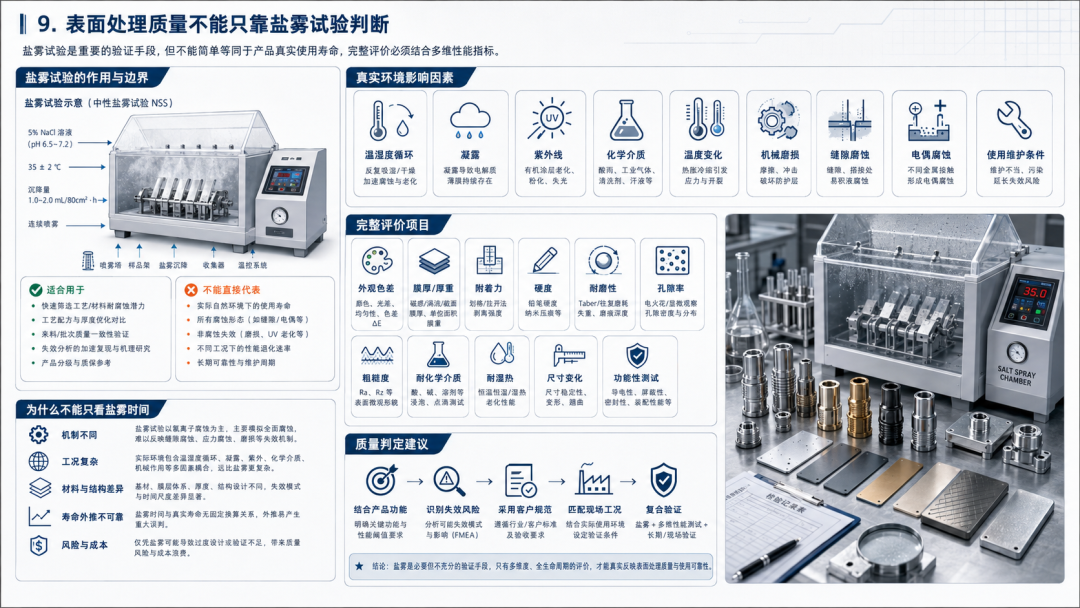

九、表面处理质量不能只靠盐雾试验判断
制造现场经常用盐雾试验时间直接评价表面处理优劣，但这是一种过度简化。
盐雾试验适合用于：
同类涂层的工艺一致性比较； 供应商过程控制； 产品标准规定下的符合性验证； 发现孔隙、封闭和前处理问题。
但盐雾时间不能简单等同于产品实际使用寿命。
真实腐蚀环境还受到：温湿度循环、凝露、紫外线、化学介质、温度变化、机械磨损、安装缝隙、电偶腐蚀、使用维护条件等因素影响。
完整的表面处理评价通常还应包括：外观和色差、膜厚或膜重、附着力、硬度、耐磨性、孔隙率、粗糙度、耐化学介质、耐湿热、尺寸变化、功能性测试。
检验项目应由产品功能、失效风险和客户规范共同决定，而不是所有工艺都照搬同一套检验方法。
最后
电镀、阳极氧化、喷涂、电泳、微弧氧化、PVD和化学转化膜，分别通过金属沉积、基体氧化、有机涂覆、电场沉积、等离子体反应、真空气相沉积和化学转化等不同机理改变产品表面。
好的表面处理，不是把膜层做得越厚越复杂，而是在满足产品功能的前提下，用最合适的工艺建立稳定、可验证、可批量复制的表面性能。
